MI1329 Video vstup Opel s R4.0 IntelliLink

Video rozhraní umožňuje vložit do továrního informačního a zábavního systému výrobce vozidla zadní kameru, přední kameru s automatickým přepínáním a dva různé zdroje videa (např. přehrávač USB, tuner DVB-T2, ...).

Vlastnosti výrobku:

• 1 videovstup CVBS pro zadní kameru

• 1 videovstup CVBS pro přední kameru

• 2 videovstupy CVBS pro dodatečně dodávaná zařízení (např. přehrávač USB, tuner DVB-T2, ...)

• Automatické přepnutí na vstup pro zadní kameru při zařazení zpátečky

• Automatické přepnutí přední kamery po vyřazení zpátečky na dobu 10 sekund

• Aktivovatelné parkovací trajektorie pro zadní kameru (není k dispozici pro všechna vozidla)

• Video funfuje i při jízdě (POUZE pro připojené zdroje videa)

• Videovstupy kompatibilní s NTSC

Omezení:

Video rozhraní vkládá do infotainmentu POUZE video signály. Pro vložení audio signálů lze použít buď případně existující tovární audio-AUX-vstup, nebo FM-modulátor. V případě, že mají být připojeny 2 zdroje AV, bude požadované přepínání zvuku vyžadovat další elektroniku.

Automatické přepnutí na tovární zpětnou kameru pouze při zařazené zpátečce.

Přední kamera se automaticky přepne na 10 sekund po vyřazení zpětného chodu. Ruční přepnutí přední kamery je možné pomocí externí klávesnice.

Zobrazené pokyny nejsou k dispozici u všech vozidel.

Vstupní videosignál Kompatibilní pouze se zdroji videa NTSC.

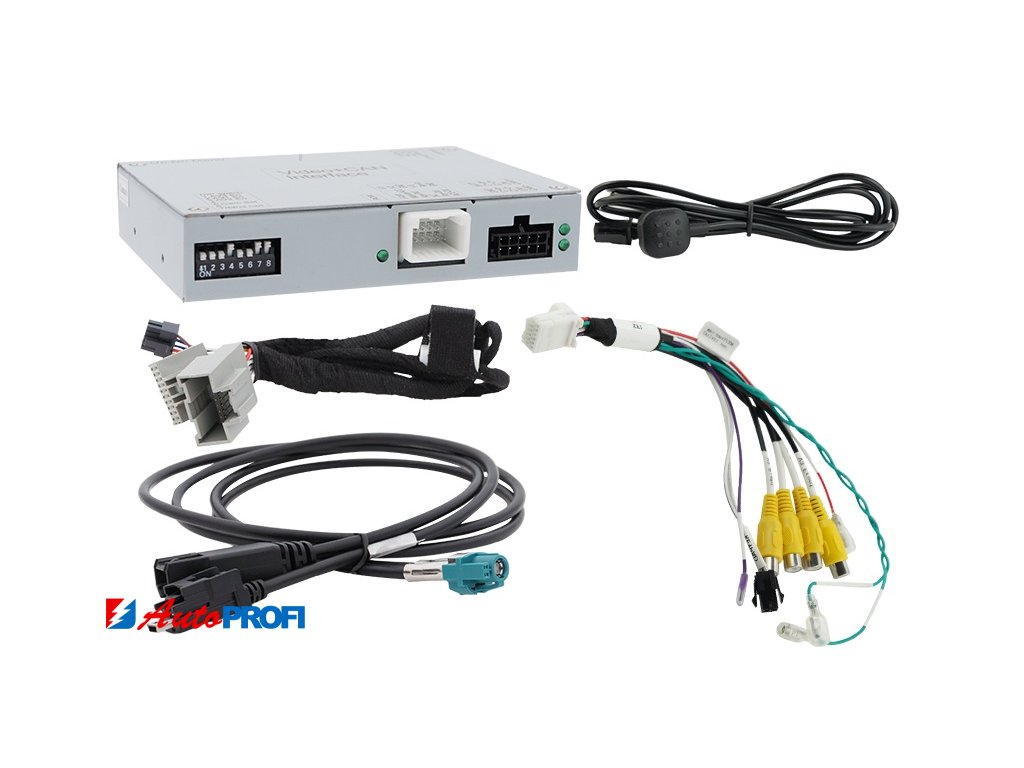

Konektory:

• připojení videa: Mini USB

• napájení a sběrnice CAN: (specifické pro dané vozidlo)

• videovstup (2x): Konektor RCA (2x)

• vstup pro zadní kameru: RCA konektor samice

• vstup pro přední kameru: Konektor RCA samice

Technické parametry:

• provozní napětí 12V DC (7~25V)

• pohotovostní proud 15mA

• spotřeba proudu 160mA@12V

• video vstup 0,7~1V

• formáty video vstupu NTSC

• provozní teplota -40°C až +85°C

• rozměry video-boxu 117 x 25 x 105 mm (š x v x h)

Podrobná kompatibilita:

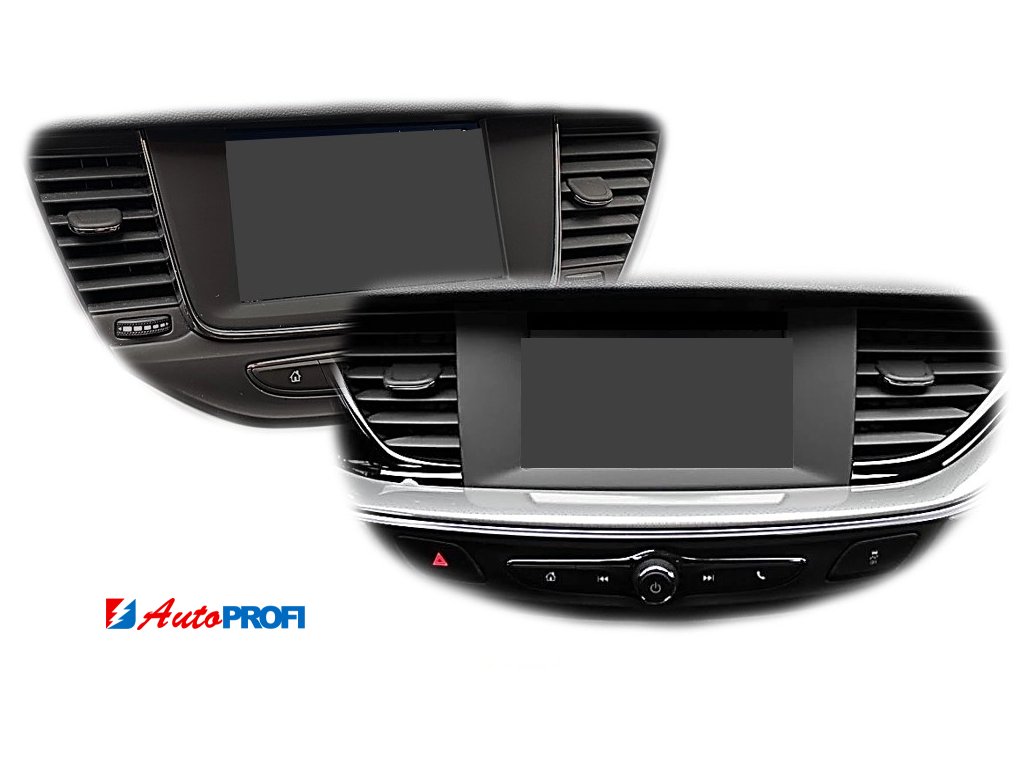

• Chevrolet Camaro od 2016 s MyLink - 7palcový monitor s oddělenou jednotkou rádia

• Opel Astra K (Sports Tourer a 5dveřový) modelové roky od 2016 do 08/2019 - R4.0 IntelliLink 7palcový monitor s oddělenou jednotkou rádia

• Opel Insignia B modelové roky od 2017 do 06/2018 - R4.0 IntelliLink 7palcový monitor s oddělenou jednotkou rádia

• Opel Karl do 03/2018 R4.0 IntelliLink - R4.0 IntelliLink 7palcový monitor s oddělenou rádiovou skříňkou
