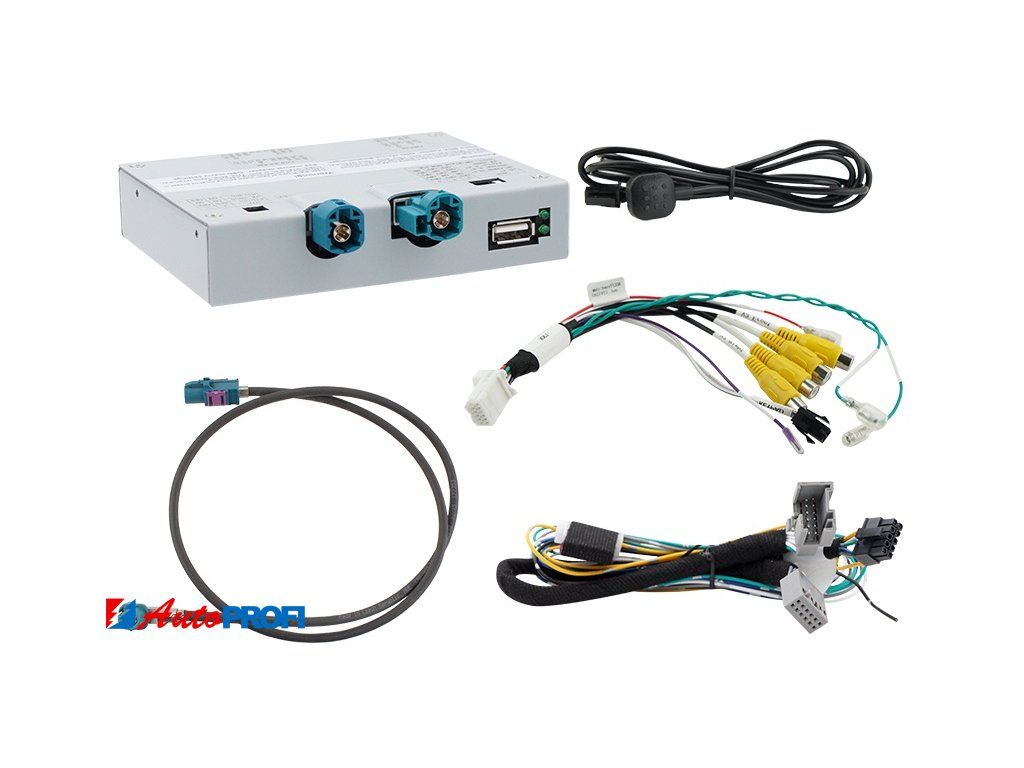

MI1328 Video vstup VW, AUDI, SEAT, Škoda MIB3 10/12/13"

Video rozhraní umožňuje připojit do továrního informačního a zábavního systému výrobce vozidla zadní kameru, přední kameru s automatickým přepínáním a dva různé zdroje videa (pro boční kamery nebo další dodatečné zdroje videa, např. přehrávač USB, tuner DVB-T2, ...).

Kompatibilní s Audi s MIB2/MIB3 a Seat/Cupra/Skoda/VW, Ford a MAN s ICAS3/MIB3 s 8,8/10/10,1/10,3/10,4/11,6/12/12,9 nebo 13palcovým ultraširokým monitorem.

Všechny videovstupy jsou kompatibilní s CVBS a AHD.

Vlastnosti výrobku:

Video vstup pro tovární systémy infotainmentu

1 vstup CVBS/AHD pro zadní kameru

1 vstup CVBS/AHD pro přední kameru

2 vstupy CVBS/AHD pro boční kamery nebo další dodatečné zdroje videa (např. zařízení USB, tuner DVB-T2 atd.).

Všechny vstupy kompatibilní s NTSC a PAL

Podporovaná rozlišení AHD 720p NTSC (30 Hz), 720p PAL (25 Hz), 960p NTSC (30 Hz), 960p PAL (25 Hz), 1080p NTSC (30 Hz), 1080p PAL (25 Hz)

Automatické přepínání na vstup pro zpětnou kameru při zařazené zpátečce

Automatické přepínání přední kamery po zařazení zpátečky po dobu 5, 10, 15 nebo 20 sekund

Možnost aktivace nastavitelných vodicích trajektorií (pevných nebo pohyblivých) pro zadní kameru (pohyblivé trajektorie nejsou k dispozici pro všechna vozidla)

Lze aktivovat grafiku PDC (není k dispozici pro všechna vozidla)

Obraz běžící i během jízdy (pouze pro připojené zdroje videa)

Technické parametry:

• provozní napětí 12V DC (9~16V)

• pohotovostní proudový odběr cca 4mA

• proudový odběr 400mA

• video vstup 0,7~1V

• typy vstupního video signálu CVBS/AHD

• standardy signálu CVBS/AHD NTSC/PAL

• teplotní rozsah -40°C až +85°C

• rozměry video-boxu 117 x 25 x 109 mm (š x v x h)

Připojovací konektory:

• připojení do vozu: 4pinový HSD

• napájení: volné kabely

• sběrnice CAN: (vložka Quadlock)

• videovstup (2x): Konektor RCA (2x)

• vstup pro zadní kameru: RCA konektor samice

• vstup pro přední kameru: Konektor RCA samice

Omezení:

Kompatibilita se sběrnicí CAN: Kompatibilita rozhraní se sběrnicí CAN může být u některých vozidel nulová nebo omezená. To se může projevit při instalaci i později. Rozhraní a všechny jeho videovstupy lze ovládat analogovými spouštěcími signály bez připojení ke sběrnici CAN vozidla. Ano, v tomto případě některé funkce nefungují, viz dále.

Pouze video Rozhraní: připojuje do infotainmentu pouze videosignály. Pro připojení audiosignálů je třeba použít případně existující tovární audio-AUX-vstup nebo jiné volitelné produkty (např. FM-modulátor).

Tovární zpětná kamera: Automatické přepnutí na vstup tovární zpětné kamery je možné pouze při zařazené zpátečce.

Tovární DVD přehrávač: Není kompatibilní s vozidly Audi a VW Touareg s továrním DVD přehrávačem (tovární DVD přehrávač již nezobrazuje obraz)!

Přední kamera: Přední kamera se automaticky přepne na 5, 10, 15 nebo 20 sekund (v závislosti na nastavení v menu) po vyřazení zpětného chodu. Ruční přepnutí na přední kameru je možné pomocí externí klávesnice.

Vodicí trajektorie pro zadní kameru a PDC: Pokud sběrnice CAN vozidla není plně kompatibilní s rozhraním nebo pokud je připojení analogové, nelze použít pohyblivé vodicí linky a funkci optického zobrazení PDC.

Podrobná kompatibilita:

• Audi A1 (GB) od 11/2018

• Audi A3 (8Y) od 03/2020

• Audi A4 Facelift (8W) od 05/2019

• Audi A5 Facelift (F5) od 10/2019

• Audi A6 (4K) od 06/2018

• Audi A7 (4K) od 02/2018

• Audi A8 (4N-D5) od 11/2017

• Audi e-tron (GE) od 03/2019

• Audi Q3 (F3) od 08/2018,

• Audi Q4 e-tron (FZ) od 03/2021

• Audi Q4 Sportback e-tron (FZ) od 03/2021

• Audi Q5 (FY) od 09/2020

• Audi Q5 Sportback (FYT) od 03/2021

• Audi Q7 Facelift (4M) od 09/2019

• Audi Q8 (4M) od 07/2018

Není kompatibilní s vozidly s DVD přehrávačem z výroby (DVD přehrávač z výroby již nezobrazuje obraz)! MIB2+ High/MIB3 Premium - MMI Radio Plus a MMI Navigation (Plus) s MMI Touch Response - 8,8„, 10,1“ nebo 11,6“ monitor

• Ford Tourneo Connect 3 od 05/2022

Audiosystém 6 MIB3 Standard nebo High s hlavní jednotkou DIN se samostatným 10palcovým ultraširokým monitorem.

• MAN TGE (na bázi VW Crafter) od modelového roku 2024

ICAS3/MIB3 - Composition Media nebo Discover Media infotainment â s 10,3palcovým, 10,4palcovým nebo 12,9palcovým monitorem se samostatnou hlavní jednotkou DIN

• Seat/Cupra Born (K11) od roku 2024

• Seat Formentor (KM7) od 09/2020

• Seat Leon4 (KL) od 01/2020

• Seat Terramar (KN2) od 2024

ICAS3/MIB3 Standard nebo High - Media System Plus infotainment - s hlavní jednotkou DIN se samostatným 10palcovým, 12palcovým, 12,9palcovým nebo 13palcovým ultraširokým monitorem

• Škoda Elroq (PY) od 11/2024

• Škoda Enyaq (5A) od 11/2020

• Škoda Kodiaq 2 (KM7) od 12/2023

• Škoda Octavia 4 (NX) od 03/2020

• Škoda Octavia 4 Fave-Lift (PV) od 01/2024

• Škoda Superb 4 (3Y) od 12/2023

MIB3 Standard nebo High - infotainment Bolero a Columbus - s hlavní jednotkou DIN se samostatným 10palcovým, 12palcovým, 12,9palcovým nebo 13palcovým ultraširokým monitorem.

• VW Caddy 5 (SB) od 11/2020

• VW Crafter Facelift (SZ/SY) od 06/2024

• VW ID.3 (E11) od 09/2020

• VW ID.4 (E21) od 12/2020

• VW ID.5 (E39) od 01/2022

• VW ID.7 (ED) od 08/2023

• VW ID.Buzz (EB) od 05/2022

• VW Golf 8 (CD) od 12/2019

• VW Passat (B9) od 11/2023

• VW Tayron od roku 2024

• VW Tiguan 3 od 11/2023

• VW Transporter T7 (ST) od 10/2021

ICAS3/MIB3 High - Discover Media/Pro, Ready 2 Discover Infotainment â s hlavovou jednotkou DIN se samostatným 10palcovým, 10,3palcovým, 10,4palcovým, 12palcovým, 12,9palcovým nebo 13palcovým ultraširokým monitorem

• VW Touareg3 (CR) od 07/2018

Není kompatibilní s vozidly s DVD přehrávačem z výroby (DVD přehrávač z výroby již nezobrazuje obraz)! Discover Premium (18T) MIB s 15palcovým monitorem
