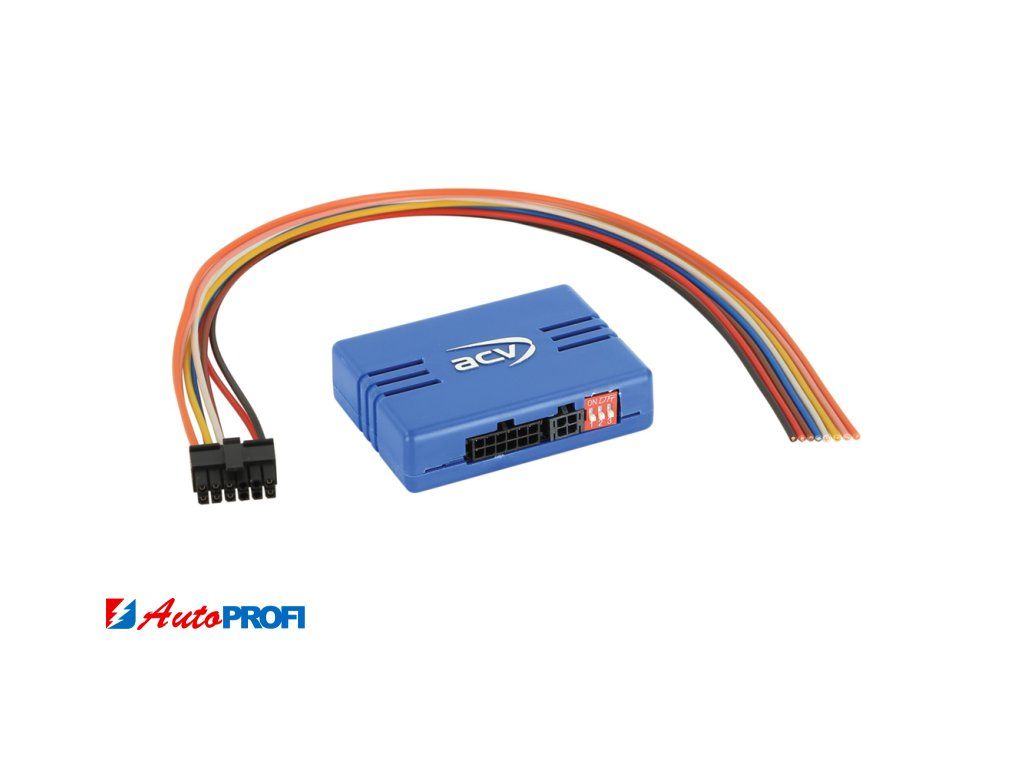

CBUSSKREN Převodník z CAN-Bus sběrnice PDC Renault Traffic

Rozhraní sběrnice CAN PDC.

Toto rozhraní sběrnice CAN slouží k obnovení signálu předního a zadního parkovacího senzoru po výměně OEM jednotky a poskytuje další signály pro dodatečně instalovanou jednotku, jako je signál zapalování, signál zpětného chodu, osvětlení a signál rychlostních impulsů ve formě analogového signálu.

Tóny jsou reprodukovány prostřednictvím volitelně dodatečně dodávaného reproduktoru.

Poznámky:

připojení: sběrnice CAN

konektor: volné vodiče

vozidla s 20pinovým / 32pinovým konektorem Nissan

Barvy kabelů OEM se mohou lišit

připojení 20pinového konektoru Nissan:

Pin 19 červený > červený +12V trvalý proud svorka 30 pojistka

Pin 20 černá > černá svorka GND 31

připojení sběrnice CAN 32 pinový konektor Nissan:

Pin 31 hnědý kroucený > žlutý CAN High

Pin 32 zelený kroucený > modrý CAN Low

výstupní signály:

růžový vodič: 5: +12V / 1,5A max. zapalovací svorka 15

bílý vodič: 1: +12V / max. 1,5A signál zpětného chodu s běžícím motorem

oranžový vodič: 1: +12V / 0,1A max. svorka osvětlení 58

žlutý/červený vodič: signál rychlostních pulzů

signál PDC přední/zadní

V případě reimportovaných vozidel nebo vozidel s odlišným softwarem může dojít k nekompatibilitě funkcí.

stavová LED dioda:

modrá bliká: vyhledávání sběrnice CAN

modrá trvale svítí: CAN Bus přihlášen

modrá/červená trvale svítí: výstup +12V svorka zapalování 15 aktivní

přepínače bez funkce

Podrobná kompatibilita:

• Nissan Primastar (4/J4) 09/2021 - 2024

• Renault Trafic (L/JL) 05/2021 - 2024
