BSM03 Hlídání mrtvého úhlu BLIS s radarovými senzory

Systém hlídání mrtvého úhlu (BLIS) pomáhá monitorovat oblast mrtvých úhlů vozidla pomocí 2 mikrovlnných senzorů 24GHz a detekuje zda-li se jakýkoliv pohyblivý objekt dostane do oblasti mrtvých úhlů a upozorní řidiče pomocí 2 LED indikátorů a 1 bzučáku pro zabránění případné kolize.

Technické parametry

• napájecí napětí: 12 V

• detekční vzdálenost: max. 12m

• princip detekce: ISM 24GHz

• délka kabelů k senzorům 5,1/6,3m

Funkce systému

• Během jízdy mikrovlnné senzory 24GHz monitorují celou dobu mrtvý úhel. Pokud se v dosahu detekce objeví objekty, které se blíží, spustí indikátor LED signalizaci na 3 sekundy. Levá LED dioda označuje objekt v levé oblasti monitorované levým senzorem, pravá LED indikuje objekt v pravé oblasti monitorované pravým senzorem. Rozsah detekce je 5 až 12 metrů s úhlem 54 stupňů.

• Antikolizní výstraha před změnou jízdního pruhu: Pokud během jízdy systém detekuje jakýkoliv pohyblivý objekt vstupující do zóny detekce, LED indikátor ze stejné strany detekce se rozsvítí po dobu 3s;

Pokud v tento okamžik zapnete směrová světla na stejné straně, spustí se bzučák na 3s k upozornění řidiče, že je nebezpečné měnit jízdní pruh. LED indikátor bude blikat.

• Antikolizní výstraha před otevřením dveří: Systém funguje ještě dalších 15s po vypnutí zapalování.

Během těchto 15s systém detekuje jakýkoliv přibližující se objekt, LED indikátor bude blikat a bzučák akusticky signalizovat po dobu 3s, aby nedošlo ke zranění osob vystupujících z vozidla.

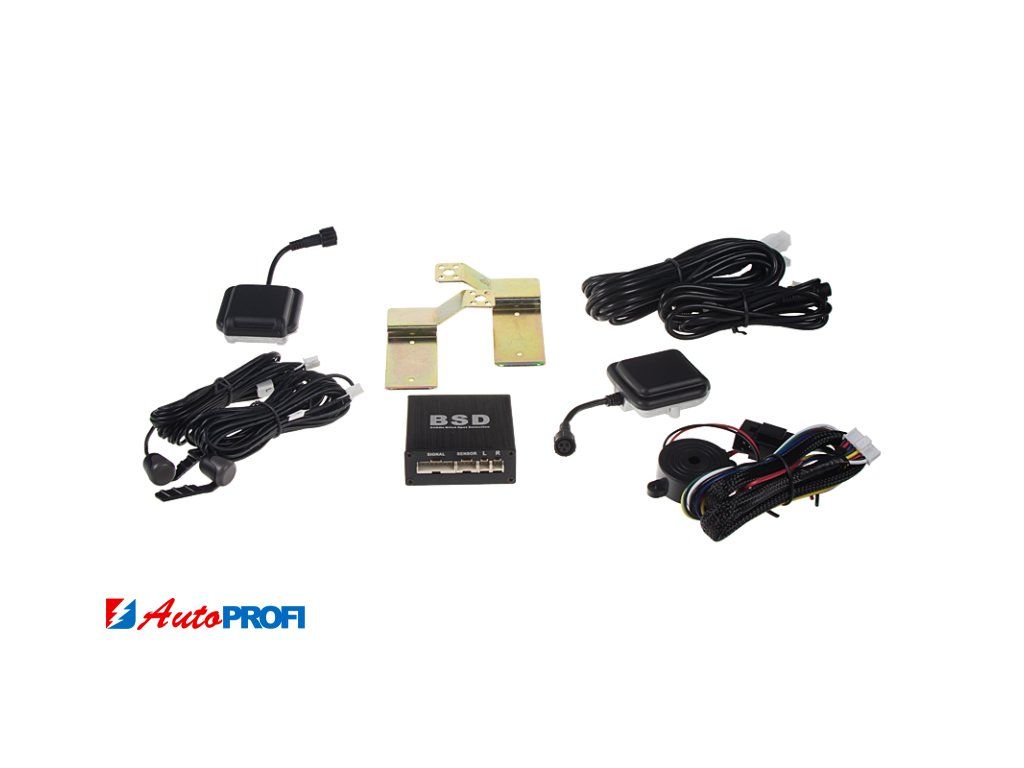

Součást balení

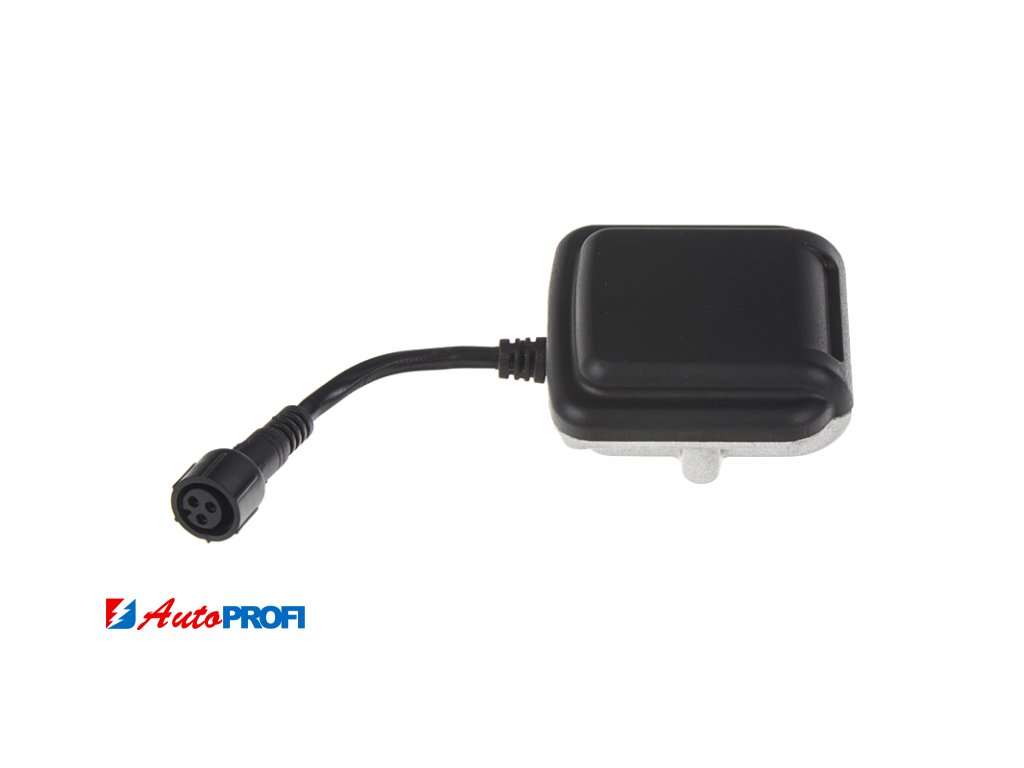

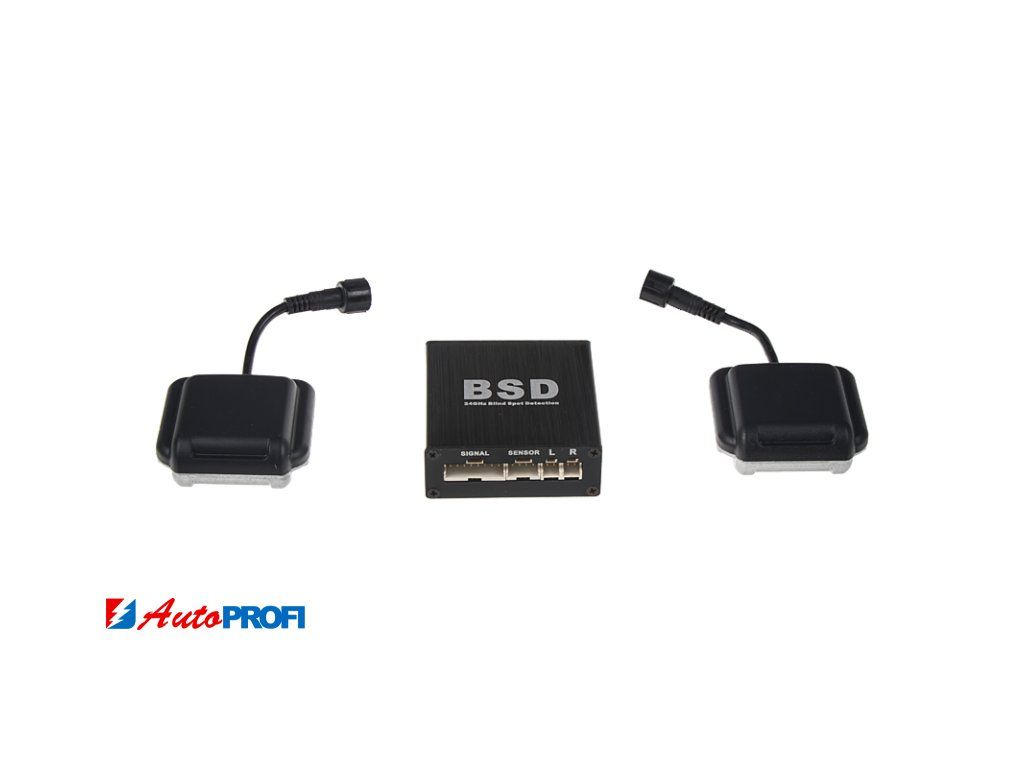

• 2 senzory systému se umisťují do prostoru pod zadním nárazníkem

• řídící jednotka

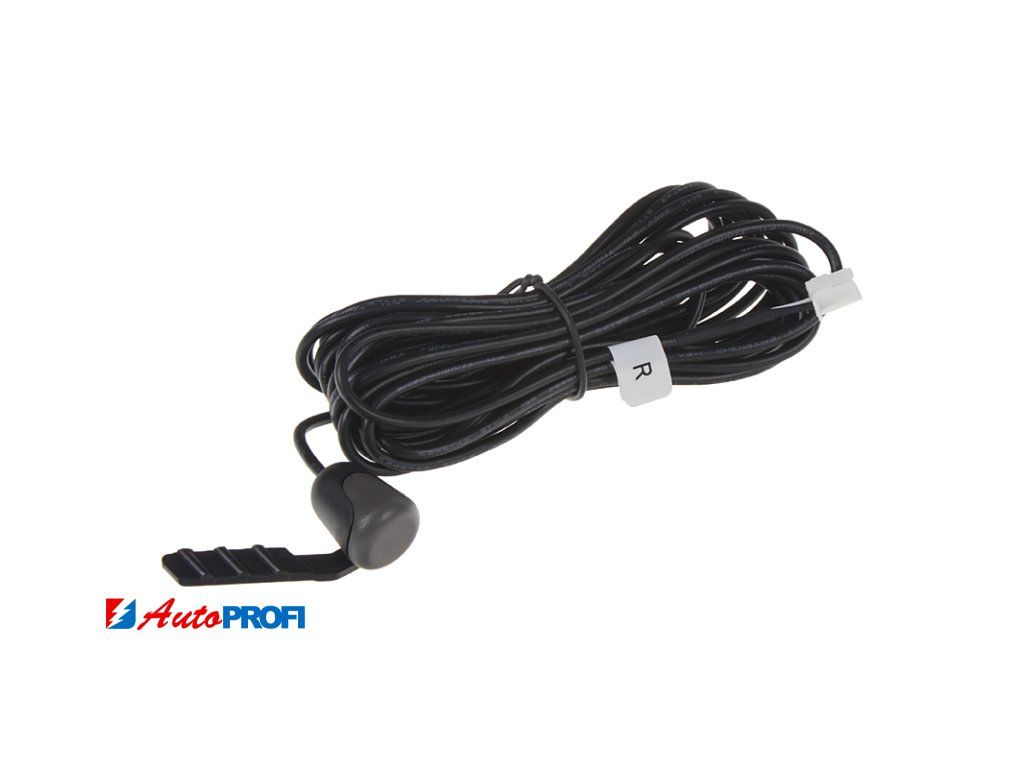

• 2x signalizační světlo

• bzučák

• napájecí kabeláž

• držáky senzorů
