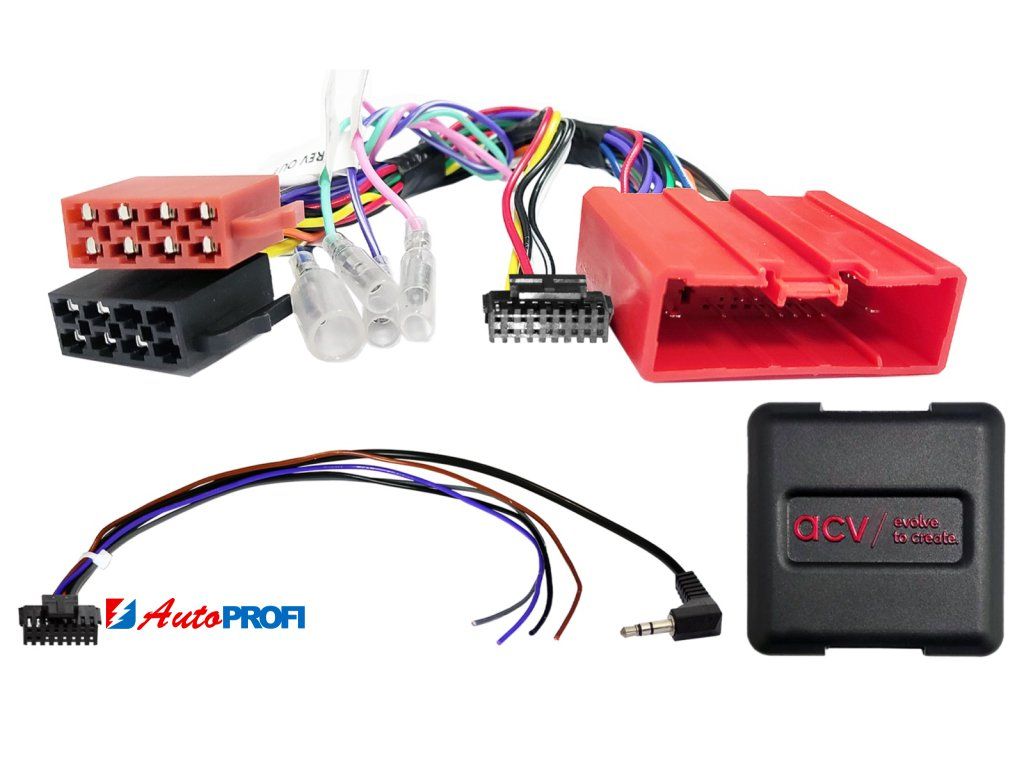

52XMZ002 Adaptér z volantu pro Mazda 24pin konektor
Kód: 1-52XMZ002
Detailní popis produktu
Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Mazda s OEM autorádiem a ovládáním na volantu.
V závislosti na výbavě vozidla, rozsahu funkcí a softwaru dodatečné hlavní jednotky mohou být některé ovládací funkce vynechány nebo nahrazeny jinými funkcemi.
Porovnejte zobrazené konektory kabeláže s konektory ve vašem vozidle a ujistěte se, že odpovídají jak vizuálně, tak technicky.
Zkontrolujte, zda bylo původně instalováno některé z uvedených OEM rádií.
Také před finální montáží zkontrolujte funkčnost vozidla, nastavení vozidla a funkce dálkového ovládání na volantu (SWC).
Poznámky:
• Analogové připojení
• Konektor: 24pinový Mazda
• Konektor SWC: OEM SWC > 3,5mm Jack / volné vodiče
• Podporované systémy vozidel:
• Vozidla s/bez OEM zesilovače BOSE*
Nepodporované funkce:
• Zobrazení teploty
• Nastavení data/času
• Nastavení faderu u vozidel s CAN Bus
Další informace:
Modro-bílý vodič: +12V pro ovládání zesilovače
Nastavení DIP spínačů podle výrobce hlavní jednotky (viz manuál)
Podrobná kompatibilita:
Mazda 2 (DY) 04/2003 - 10/2007
Mazda 2 (DE) 10/2007 - 05/2015**
Mazda 3 (BK) 01/2004 - 03/2009**
Mazda 3 (BL) 05/2009 - 09/2013
Mazda 5 (CR) 06/2005 - 10/2010**
Mazda 5 (CW) 10/2010 - 08/2015**
Mazda 6 (GG/GY) 06/2002 - 02/2008
Mazda 6 (GJ) 02/2013 - 02/2015
Mazda 626 (GF/GW) 06/1997 - 07/2002
Mazda B-Series II Pickup 07/1999 - 11/2006
Mazda BT-50 01/2007 - 07/2012
Mazda CX-5 (GH) 04/2012 - 02/2015
Mazda CX-7 (ER) 10/2007 - 09/2009
Mazda CX-7 (ER) 10/2009 - 09/2013
Mazda Demio (DW) 08/1998 - 08/2003
Mazda MPV (LW) 12/2000 - 11/2005
Mazda MX-5 (NB) 04/1998 - 08/2005**
Mazda MX-5 (NC) 10/2005 - 02/2009**
Mazda MX-5 (NC) 02/2009 - 07/2015**
Mazda Premacy (CP) 06/1999 - 05/2005
Mazda RX-8 (SE) 04/2003 - 10/2010
Mazda Tribute (EP) 09/2000 - 11/2005
*vozidla s aktivním systémem BOSE > je nutné objednat další položku 27000
**vozidla s OEM autorádiem Panasonic
Signály:
Reimportovaná vozidla nebo vozidla s odlišným softwarem mohou být ve funkcích nekompatibilní.
Obecné instalační pokyny:
Zkontrolujte všechny ovládací funkce a nastavení vozidla na původním OEM autorádiurádiu.
Odpojte napájení původního rádia (OEM autorádio).
Zkontrolujte všechny připojení rozhraní při odpojeném napájení.
Nastavte rozhraní a hardware při odpojeném napájení.
Zkontrolujte kabeláž připojení hlavní jednotky.
Připojte kabeláž dle manuálu nového autorádia.
Připojte všechna další propojení dle manuálu autorádia.
Proveďte finální připojení k vozidlu jako poslední krok.
Konfigurujte software rozhraní podle manuálu.
Nastavte nové autorádio podle pokynů (ovládání volantu/kamera/handsfree/anténa).
Proveďte test funkcí dálkového ovládání na volantu a vozidla.
Při problémech:
Znovu nainstalujte původní OEM autorádio.
Ověřte jeho funkčnost.
Zajistěte vypnutí CAN Bus.
Zkontrolujte hardwarovou konfiguraci rozhraní.
Znovu připojte systém po vypnutí CAN Bus.
Poznámka: Úpravy kabeláže a připojení jsou na vlastní odpovědnost. Změny mohou ovlivnit záruku produktu. Doporučuje se provádět instalaci pouze odborníkem.
Vhodné pro vozy:
- Mazda 2 02/2003-10/2007 (I)
- Mazda 2 10/2007-11/2014 (II)
- Mazda 3 10/2003-12/2009 (I)
- Mazda 3 06/2009-12/2013 (II)
- Mazda 5 02/2005-09/2010 (I)
- Mazda 5 09/2010- (II)
- Mazda 6 06/2002-08/2007 (I)
- Mazda 6 08/2007-12/2012 (II)
- Mazda 6 12/2012- (III)
- Mazda 626 05/1997-10/2002
- Mazda B 11/1998-11/2006
- Mazda BT 50 08/2006-11/2011 (I)
- Mazda CX-5 11/2011-
- Mazda CX-7 11/2006-
- Mazda Demio 10/1996-07/2003
- Mazda MPV 08/1999-02/2006 (II)
- Mazda MX-5 01/1998-10/2005 (II)
- Mazda MX-5 03/2005- (III)
- Mazda Premacy 07/1999-03/2005
- Mazda RX-8 10/2003-06/2012
- Mazda Tribute 03/2000-05/2008
Doplňkové parametry
| Kategorie: | Ovládání z volantu |
|---|---|
| ? Značka vozidla: | Mazda |
| Model vozidla: | 5, 6, CX-5, CX-7, 3, BT 50, 2, 626, Demio, MPV, MX-5, Premacy, RX-8, Tribute, B |
| ? Rok výroby vozidla: | 11/2011-, 02/2005-09/2010 (I), 08/2007-12/2012 (II), 12/2012- (III), 09/2010- (II), 06/2009-12/2013 (II), 08/2006-11/2011 (I), 10/2003-12/2009 (I), 10/2007-11/2014 (II), 02/2003-10/2007 (I), 06/2002-08/2007 (I), 05/1997-10/2002, 11/2006-, 10/1996-07/2003, 08/1999-02/2006 (II), 01/1998-10/2005 (II), 07/1999-03/2005, 10/2003-06/2012, 03/2000-05/2008, 11/1998-11/2006, 03/2005- (III) |
| Značka vozidla: | Mazda, |
| Model vozidla: | 2, 3, 5, 6, 626, B, BT 50, CX-5, CX-7, Demio, MPV, MX-5, Premacy, RX-8, Tribute, |
| Pro vozy vyrobené: | 02/2003-10/2007 (I), 10/2007-11/2014 (II), 10/2003-12/2009 (I), 06/2009-12/2013 (II), 02/2005-09/2010 (I), 09/2010- (II), 06/2002-08/2007 (I), 08/2007-12/2012 (II), 12/2012- (III), 05/1997-10/2002, 11/1998-11/2006, 08/2006-11/2011 (I), 11/2011-, 11/2006-, 10/1996-07/2003, 08/1999-02/2006 (II), 01/1998-10/2005 (II), 03/2005- (III), 07/1999-03/2005, 10/2003-06/2012, 03/2000-05/2008, |
