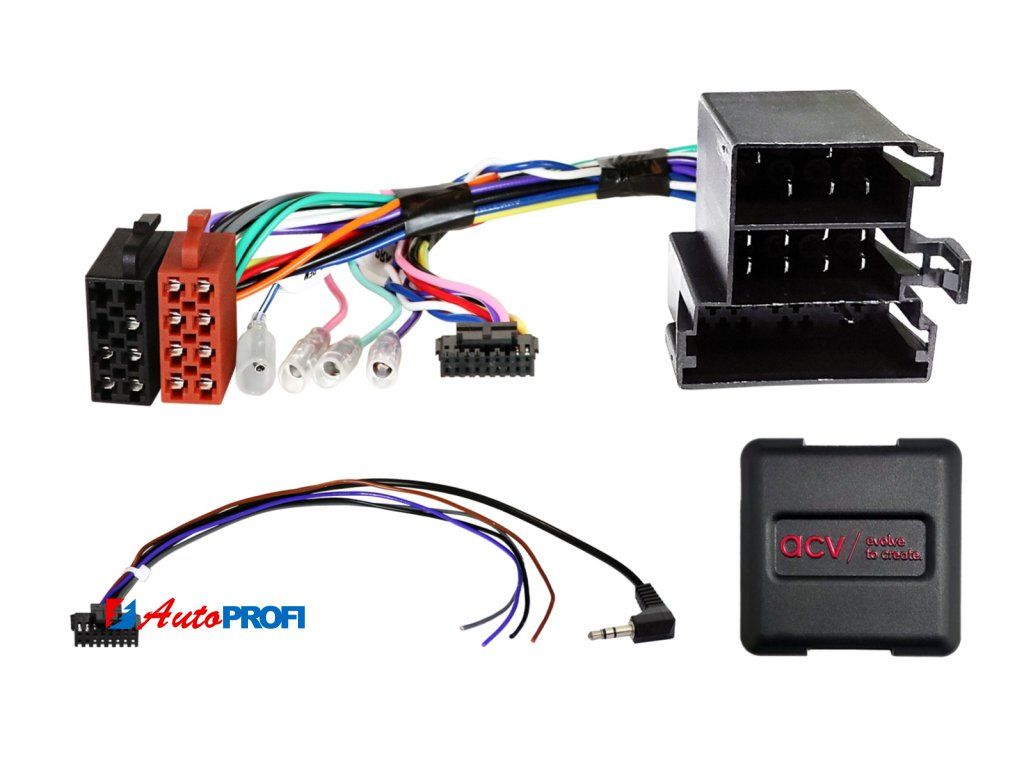

52XFA004 Adaptér z volantu pro Citroen/Fiat/Ford/Opel/Peugeot s miniISO
Kód: 1-52XFA004
Detailní popis produktu
Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Citroen/Fiat/Ford/Opel/Peugeot s mini ISO konektorem.
V závislosti na výbavě vozidla a na rozsahu funkcí a softwaru dodatečně instalovaného HU mohou být jednotlivé ovládací funkce vynechány nebo nahrazeny jinými funkcemi.
Porovnejte vyobrazené konektory svazku s konektory ve vašem vozidle a ujistěte se, že opticky a technicky odpovídají.
Zkontrolujte, zda byla původně instalována některá z uvedených OEM hlavních jednotek.
Před konečnou montáží rovněž zkontrolujte funkčnost vozidla, nastavení vozidla a funkčnost SWC.
Poznámky:
• připojení: sběrnice CAN
• konektor: ISO / Mini ISO
• konektor: ISO: OEM SWC > 3,5mm Jack / volný vodič
• modrý: +12V spínání zesilovače
• vozidla s Blaupunkt / Delphi / VDO OEM HU
• vozidla se sběrnicí CAN v napájecím konektoru ISO
• vozidla bez analogového SWC v mini ISO konektoru C-2
• vozidla bez Visteon / Daiichi / UConnect OEM jednotky
• vozidla bez satelitní navigace Magneti Marelli OEM
• vozidla s Blue&Me > modul Blue&Me musí zůstat nainstalován
• vozidla s OEM aktivním systémem (zesilovačem): použijte navíc adaptér ISO>ISO > 27005
Nastavení dip přepínače výrobce dodatečně namontovaného zařízení (nahlédněte do návodu k obsluze)
K dispozici jsou následující signály:
U reimportovaných vozidel nebo vozidel s odlišným softwarem může dojít k nekompatibilitě funkcí.
• červený vodič: +12V svorka zapalování 15
• oranžový vodič: +12V svorka osvětlení 58
• fialovo/bílý vodič: +12V signál zpětného chodu
• růžový vodič: rychlostní pulzní signál
• zelený vodič: GND signál parkovací brzdy
• zatížitelnost výstupů: max. 250 mA
• proudový požadavek více než 250 mA:
- odpor cívky 1 relé min. 75 Ohmů.
- odpor cívky 2 relé 150 Ohm min.
Podrobná kompatibilita:
• Alfa Romeo Giulietta (940) 05/2010 - 10/2013**
• Alfa Romeo MiTo (955) 09/2008 - 10/2013***
• Citroen Jumper (250) 11/2011 - 05/2014**
• Citroen Nemo (A.) 08/2008 - 12/2015
• Citroen Relay (250) 2011 - 2014
• Fiat 500 (ZAF 312) 10/2007 - 07/2015
• Fiat Doblo (ZAF 263) 02/2010 - 01/2015
• Fiat Ducato (ZAF 250) 06/2011 - 05/2014*
• Fiat Fiorino (ZAF 225) 04/2008 - 07/2016
• Fiat Grande Punto (ZAF 199) 10/2005 - 05/2010
• Fiat Idea (ZAF 350) 11/2005 - 01/2008
• Fiat Punto (ZAF 199) 05/2010 - 12/2010
• Fiat Punto (ZAF 199) 01/2011 - 01/2012
• Fiat Punto Evo (ZAF 199) 09/2009 - 01/2011
• Fiat Qubo (ZAF 225) 09/2008 - 07/2016
• Ford Ka (RU8) 02/2009 - 05/2017
• Opel Combo D (Combo D) 01/2012 - 08/2018
• Peugeot Bipper (A) 12/2007 - 12/2015
• Peugeot Boxer (Y) 07/2011 - 05/2014*
*vozidla s 8 tlačítky / funkcemi SWC
*vozidla s Delphi 2-DIN OEM jednotkou lesklá černá s centrálním ovládacím knoflíkem
**vozidla s Bosch OEM jednotkou
***vozidla s Blaupunkt OEM jednotkou
Vhodné pro vozy:
- Alfa Romeo Giulietta 04/2010-2013
- Alfa Romeo MiTo 09/2008-2013
- Citroën Jumper 04/2006-2014 (II)
- Citroën Nemo 02/2008-
- Fiat 500 10/2007-
- Fiat Dobló 11/2009-2015 (II)
- Fiat Ducato 07/2006-2014 (III)
- Fiat Fiorino 11/2007- (III)
- Fiat Grande Punto 10/2005-2012
- Fiat Idea 12/2003-
- Fiat Punto EVO 07/2008-2012
- Fiat Qubo 02/2008-
- Ford Ka 10/2008- (II)
- Opel Combo 02/2012- (III)
- Peugeot Bipper 02/2008-
- Peugeot Boxer 2006-2013 (III)
Doplňkové parametry
| Kategorie: | Ovládání z volantu |
|---|---|
| ? Značka vozidla: | Alfa Romeo, Opel, Citroën, Fiat, Peugeot, Ford |
| Model vozidla: | Giulietta, Jumper, Ducato, Boxer, Dobló, Combo, Nemo, Fiorino, Qubo, Bipper, MiTo, Idea, 500, Grande Punto, Ka, Punto EVO |
| ? Rok výroby vozidla: | 09/2008-2013, 04/2010-2013, 02/2008-, 11/2007- (III), 12/2003-, 07/2006-2014 (III), 04/2006-2014 (II), 2006-2013 (III), 11/2009-2015 (II), 02/2012- (III), 10/2007-, 10/2005-2012, 07/2008-2012, 10/2008- (II) |
| Značka vozidla: | Alfa Romeo, Citroën, Fiat, Ford, Opel, Peugeot, |
| Model vozidla: | Giulietta, MiTo, Jumper, Nemo, 500, Dobló, Ducato, Fiorino, Grande Punto, Idea, Punto EVO, Qubo, Ka, Combo, Bipper, Boxer, |
| Pro vozy vyrobené: | 04/2010-2013, 09/2008-2013, 04/2006-2014 (II), 02/2008-, 10/2007-, 11/2009-2015 (II), 07/2006-2014 (III), 11/2007- (III), 10/2005-2012, 12/2003-, 07/2008-2012, 10/2008- (II), 02/2012- (III), 2006-2013 (III), |
